1、技术方案
蒸汽计量与数据采集监控系统由三个子系统组成，实现蒸汽流量质量流量计量与累积、远程数据采集与监控管理、IC预付费管理与欠费自动关阀功能。
1）蒸汽计量系统；
2）计量数据采集与监控系统；
3）IC卡预付费管理与控制系统。
计量数据采集与监控系统信号传输图

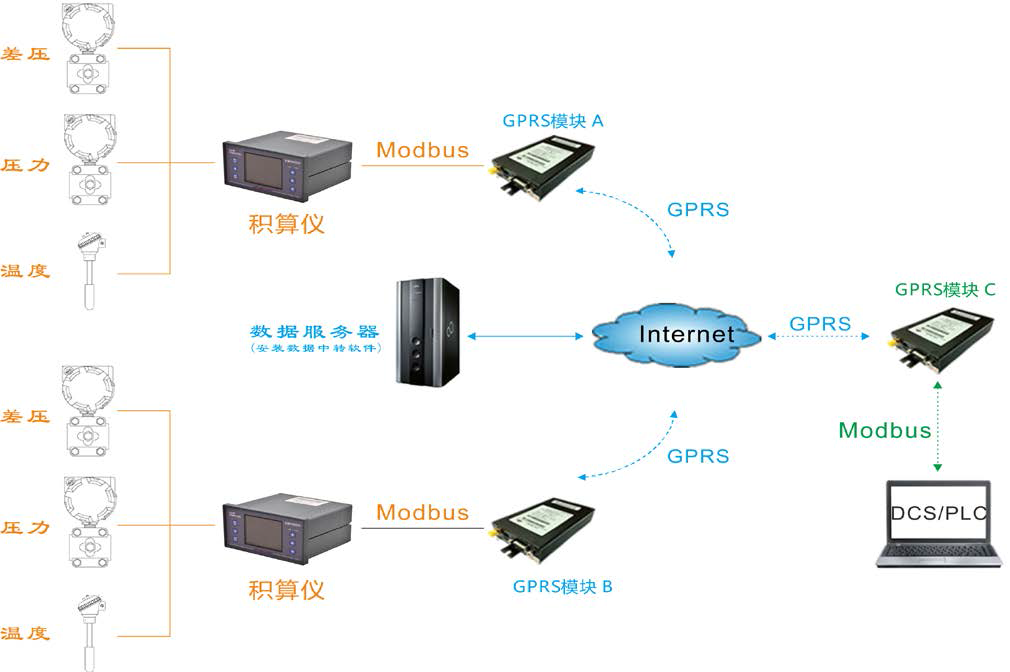

计量监控系统连接示意图
1） 现场采用差压+压力+温度+积算仪方案实现补偿、运算、累计功能；
2） 利用积算仪的RS485接口，实现数字信号Modbus协议传输；
3） 现场测每个测量点安装一套流量计量箱，内含（GPRS模块、积算仪、蓄电池、充放电控制器等），后备电池不间断切换，使用时间>48小时；
4） GPRS A/B/C三个模块，直接连接具有固定IP和端口的数据服务器；
5） 数据服务器中心安装有“数据中转软件”，将C发出的报文直接转发给A和B，反之将A/B报文返回给C，传输过程完全透明传输；
6） 安装GPRS模块的位置需有稳定的手机网络信号；
7） 每个GPRS设备需准备一张手机卡，开通GPRS流量（1分钟读取间隔，建议70M/月）；
8） 数据服务中心客户可自行准备，需有固定IP和端口，或租赁第三方服务器，类似阿里云服务器等。
2、计量数据采集与监控系统
2.1计量数据采集与监控系统的组成
用于蒸汽计量的流量演算器，经各自的RS485数字通讯口接GPRS无线数据收发器，经移动通讯服务商将需要采集的数据传入具体固定IP地址的数据库服务器。数据库服务器具有防火墙保护功能，保证数据安全。中控电脑端使用网页通过Web服务器访问数据，方便、快捷、安全、有效。管理员可设置权限，供不同需求的人查看数据，各用户之间数据相互独立，保证运行安全可靠。

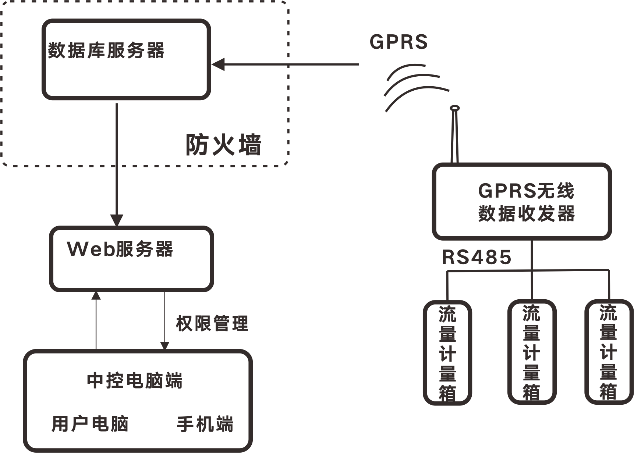

计量数据采集及监控系统架构图
2.2计量数据采集与监控系统功能
（1）用户管理：用于添加设备信息、客户信息以及登录账号和密码管理；
（2）实时数据：以表格形式显示所有设备当前实时信息以及管路损耗情况；
（3）曲线报表：将数据以曲线形式展示给客户，并可以进行不同客户之间的数据对比；
（4）报警查询：用于记录现场设备的报警信息，供查询；
（5）参数设定：可设定某个数据点的上下限报警值，设定总管和分支的归属；
（6）报表管理：将记录的历史数据生成数据报表，支持日、月、年报表，方便管理。
3、 IC卡预付费管理与控制系统

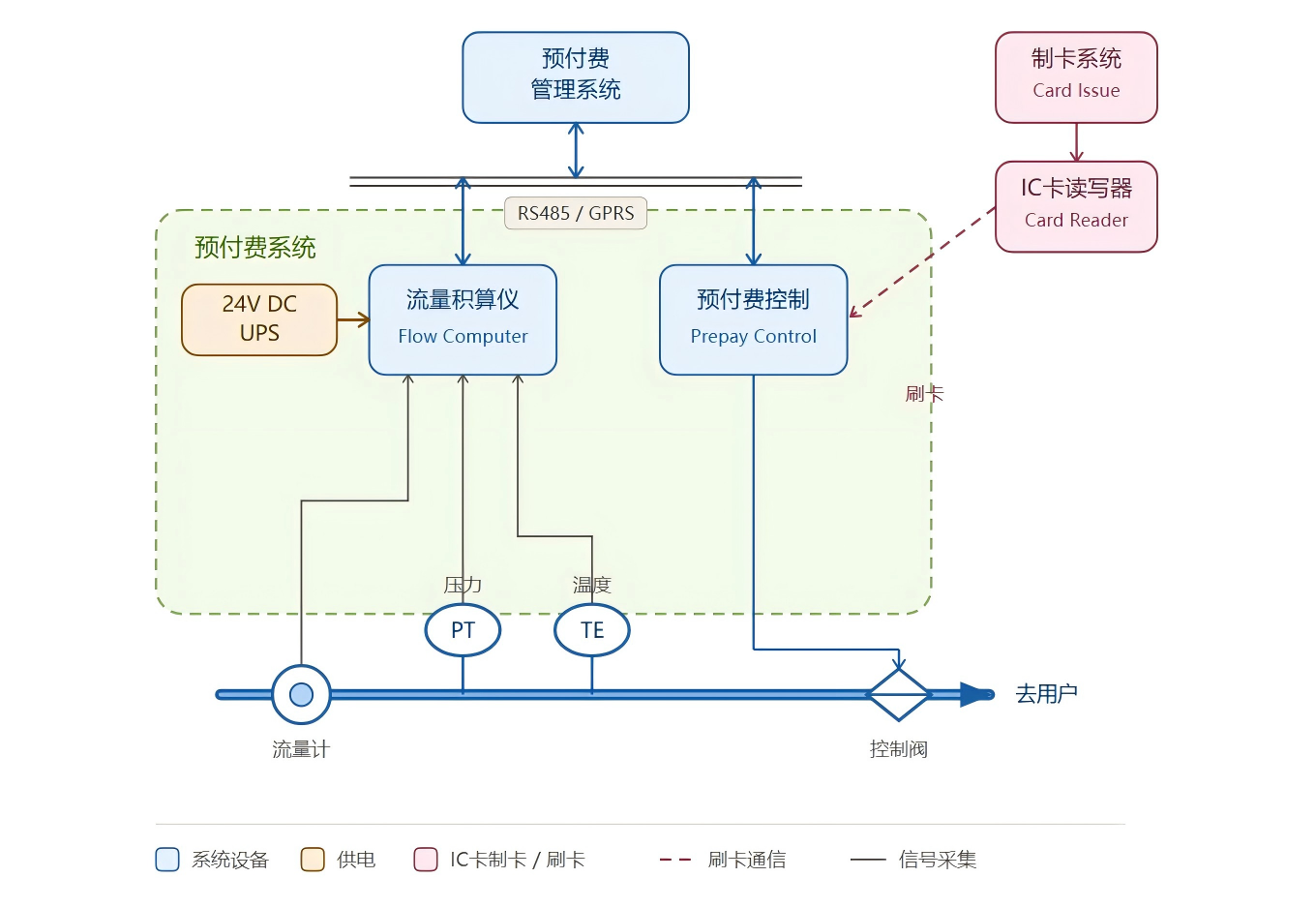

IC卡预付费系统由售卡、制卡子系统、预付费控制子系统组成如图所示：
IC卡预付费管理与控制系统
3.1 售卡、制卡子系统

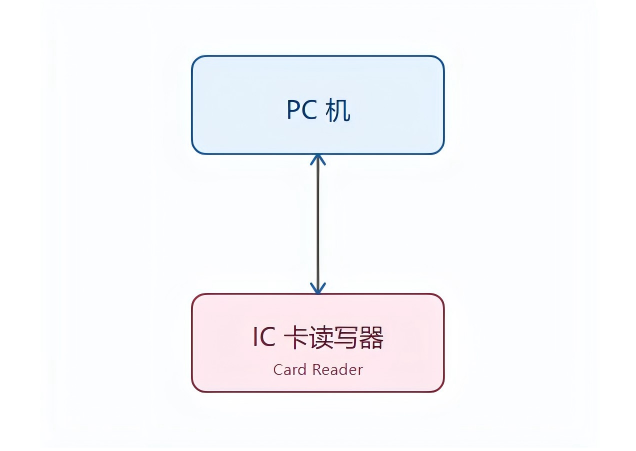

售卡制卡子系统一般安装在财务部门或热网管理站的财务专员处。其硬件包括非接触式IC卡读写器和与之相连的PC机。
硬件连接
软件包括操作员密码验证（总貌画面）、权限管理、单位档案管理、IC卡初始化、IC卡充值。
3.2 预付费控制子系统
预付费控制子系统由预付费控制器和控制阀组成。其中控制阀安装在管道上，而控制器都带有读卡器，一般都安装在现场操作方便的地点。
预付费控制器应具有下列基本功能。
① 读卡功能
预付费控制箱自带非接触式读卡器，将客户预先购得的IC消费卡上的金额读入与卡号一致的控制箱单片机，并在彩色液晶显示器的相应画面中显示，然后剩余金额作相应的增加。

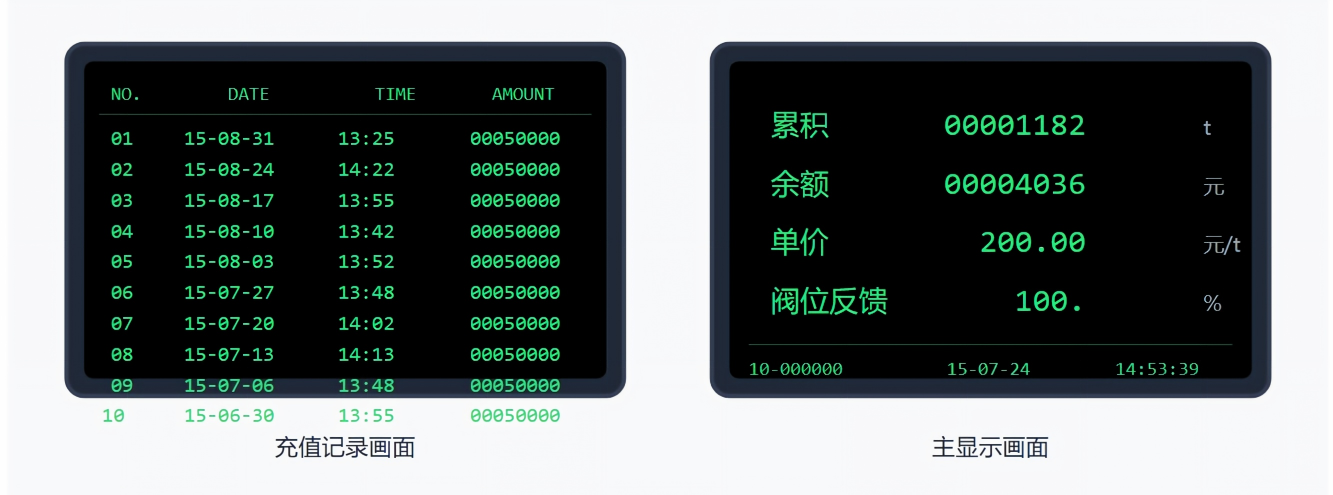

② IC卡充值记录画面
每一次在控制箱读卡器上刷卡充值时，如果充值成功便形成一条充值记录，记录内容包括：
充值日期、时间；充入金额，如下图所示：
通过控制器面板操作，可查询全部充值记录。
③预付费主显示画面
主显示画面的用途是告知热用户，充入控制箱的金额当前还剩多少以及当前的蒸汽单价，该画面还显示累积流量和控制阀当前开度，如下图所示。
④ 自动关阀功能
当剩余金额降到0时，控制器（或计算机）则自动关阀。
